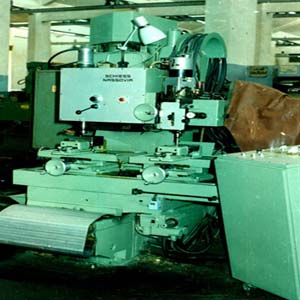

الفريزه


هى إحدى ماكينات تشغيل المعادن .
هى عملية تفتيت وبلورة المعدن .

عمليات تشغيل المعادن

1 - عمليه الخراطة
2 - عمليه الثقب
3 - عمليه الكشط
4 - عمليه التفريز
5 - عمليه التجليخ

تعريف التشغيل :-

هو عبارة عن تغيرات تحدث للمعدن للحصول على الشكل المطلوب عن طريق تشغيل الماكينات


تعريف التشكيل :-

هو عبارة عن تغيرات تحدث للمعدن تحت تاثير قوة خارجيه

أهداف عملية التفريز:_

1 _ التعرف على أنواع الفريزة
2 _ التعرف على أنواع التفريز
3 _ التعرف على إستخدامات الفريزة
4 _ التعرف على أجزاء الفريزة
5 _ التعرف على أنواع السكاكين
أنواع الفريزة :-

1 _ فريزة أفقية
وتستخدم فى التفريز المحيطى .



2_ فريزة رأسية
وتستخدم فى التفريز الوجهى .




3_ فريزة عامــة
تشمل الأفقية والراسية وتستخدم فىالتفريز المحيطى والتفريز الوجهى ( السطحى ) .

*مميزات الفريزة العامة :_
يوجد بها صنية الفرش يمكن أن تميل بزاوية 45 درجة لإنتاج الترس الحلزونى.




4_فريزة هوبر
 تستخدم فى التصنيع الكمى فى مصانع السيارات .
 تستخدم فى تصنيع التروس الكبيرة .


5 _ الفريزة الناسخة
وتستخدم فى تصنيع الأشكال المعقدة .



____________________________________


أنواع التفريز:_
___________


1_ تفريز وجهى  ( الجبهى ) .

2 _ تفريز محيطى  ( العادى ) .
وينقسم التفريز المحيطى إلى
1_ تفريز محيطى هابط .
2_ تفريز محيطى صاعد .

الفرق بين التفريز المحيطى الصاعد * والتفريز المحيطى الهابط :-



وجه المقارنة
التفريز الصاعد
التفريز الهابط
عمر أداة القطع
يطيل عمر الأداة
يقلل عمرالأداة
الاهتزازات في الآلة
يقلل الاهتزازات
يزيد الاهتزازات
تشطيب السطوح
جيد التشطيب
سيء التشطيب
تثبيت المشغولة
يحتاج لتثبيت جيد
لا يحتاج لتثبيت قوي


أنواع عواميد السكينة:-

1) عواميد طولية
تستخدم فى الفريزة الأفقية والعامة الوضع الأفقى .






2) عواميد صغيرة ( مبتورة ) .

تستخدم فى الفريزة الرأسية والعامة الوضع الرأسى .




_____________________________
أستخدامات الفريزة :-

 1 _ فتح المجارى بانواعها .








2 _ تصنيع الكامات .




3 _ تصنيع التروس .






4 _ تصنيع الأشكال الهندسية .





5 _ تسوية الأسطح .





____________________

* تعريف الكامة :_
هى شكل بيضاوى تعمل على تحويل الحركة الدورانية إلى حركة ترددية.




* تعريف الترس :_
هو جسم دائرى مقسم من الخارج إلى عدد أسنان متساوية فى القياس .





وظيفة التروس :_

هى نقـل الحركة.





أنواع التروس :_






1 _تروس عدلة .

2 _ تروس حلزونية .

3 _ تروس مخروطية .

4 _ تروس دودية .

5 _ تروس فرقية .


___________________________

أنواع المجارى :.



1 _ مجارى عدلة .

2 _ مجارى حرف {v} .



3 _ مجارى حرف {T} .



4 _ مجارى مقعرة .

5 _ مجارى محدبة .

6 _ مجارى حلزونية .

7 _ مجارى غنفارية .

______________

ملحقات الفريزة العامة :_




1 _ جهاز تفريز راسى .

2 _ جهاز تقسيم افقى .

3 _ جهاز تقسيم رأسى .

4 _ جهاز كشط .

5 _ منجلة الألات .

6 _ غراب ثابت .

__________________________________

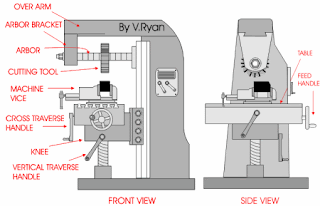

أجزاء الفريزة  العامة : _


1 ) التمساح .
وهو الجزء العلوى للفريزة ويثبت عليه كرسى عمود السكينة .
2 ) كرسى عمود السكينة .
هو حامل لعمود السكينة ويمنعه من الإهتزازات .
3 ) عمود السكينة .
هو العمود الذى يثبت عليه السكينة بواسطة الجلب ويأخذ حركته من العمود الرئيسى .
4 ) الجلب .
تعمل على إحكام السكينة على عمود السكينة .
5 ) القائم أو الهيكل .
هو الجسم الجانبى للفريزة ويوجد به صندوق سرعات عمود السكينة وبعض المفاتيح الأتوماتيك .
6 ) صندوق سرعات عمود السكينة .
يعمل على تغيير سرعات عمود السكينة .
7 ) مفتاح اتوماتك عمود السيكينة .
1 _ يعمل على تشغيل عمود السكينة .
2_ يعمل على تغيير إتجاه دزران عمود السكينة .
8 ) مفتاح أتوماتيك الفرش .
يعمل على تشغيل الفرش.
9 ) مفتاح تشغيل مؤقت .
وهو مفتاح أختبار .
10 ) مفتاح أتو ماتيك سائل التبريد .
يعمل على تشغيل سائل التبريد .
11 ) صندوق سرعات الفرش .
يعمل على تغيير سرعات الفرش والثلاث حركات الاتوماتيكية .
12 ) الركبة .
هى التى تحمل الفرش ويوجد عليها الثلاث حركات وتتحرك حركة رأسية .
13 ) الفرش.
هو الذى يتحرك حركة أفقية أعلى الركبة .
14 ) صنية الفرش .
 وهى لا توجد الا فى الفريزة العامة لإنتاج التروس الحلزونية .
15 ) تلات حركات اساسية.
وهى الحركة الأفقية , الحركة الرأسية ، الحركة العرضية .
16 ) ثلاث رجلاشات .
وهى رجلاش أفقى ، رجلاش رأسى ، رجلاش عرضى .
17 ) ثلاث أذرع أتوماتيكية .
وهى ذراع اتوماتيك افقى ، ذراع أتوماتيك رأسى ، ذراع أتوماتيك عرضى .
18 ) ثلاث أذرع يدوية .
وهى ذراع يدوى افقى ، ذراع يدور رأسى ، ذراع يدوى عرضى .
19 ) ثلاث ميكروميتر تغذية .
وهى
1_ ميكروميتر التغذية الأفقية ودقته 0.05 مم .
2 _ميكروميتر التغذية الرأسية ودقته 0.02 مم .
3 _ ميكروميتر التغذية العرضية ودقته 0.05 مم .
20 ) طلمبة الزيت .
وههى التى يوضها فيها زيت الماكينة.
21 ) مفتاح إيقاف ، مفتاح تشغيل ، مفتاح سرعات الأتوماتيك ، مفتاح فصل التيار الكهربى .
22 ) المحرك الخارجى .
23 ) عمود الأدارة .
وهو الذى يأخذ حركته من المحرك ويعطيها إلى عمود السكينة .
___________________________


تعريف الرجلاش :-
هو الذى يعمل على فصل أذرع الأتوماتك أثناء تشغيل الحركات الثلاث أتوماتيكياً .

تعريف الميكروميتر :-
هو الذى يعمل على تحديد مقدار التأكل .

_________________________________________

ثانياً:-


أنواع التفريز :_

1 _ تفريز محيطى
ينقسم إلى محيطى صاعد ومحطى هابط
2  _ تفريز وجهى ( سطحى )




الفرق بين التفريز المحيطى والتفريز الوجهى:_

·       التفريز المحيطى
الحد القاطع ( سكينة الفريزة ) موازى لمحيط الشغلة
·       التفريز الوجهى ( السطحى )
الحد القاطع ( سكينة الفريزة ) موازى لوجه ( سطح ) الشغلة




 تصنيف ألات الفريزة من حيث التحكم:_
1 _ تحكم يدوى .
2 _ تحكم نصف ألى .
3 _ تحكم الى .
4 _ تحكم رقمى .
تعريف التغذية:_

هى معدل تحريك الشغلة تجاه الحد القاطع .

تعريف سرعة القطع:_

هى عدد لفات الحد القاطع تجاه الشغلة فى الدقيقة .
العاملان الرئيسيان فى سرعة القطع والتغذية:_
1 _ الزمن المطلوب فى إتمام عملية القطع .
2 _ درجة التشطيب .



العوامل التى يتوقف عليها مقدار التغذية:_
1 _ نوع خامة الشغلة .
2 _ نوع خامة الحد القاطع .
3 _ قطر سكينة التفريز .
4 _ نعومة السطح .
5 _ عمق القطع المحدد  .


أنواع التروس:_

1 _ ترس عدل
 2 _ ترس حلزونى
3 _ ترس مخروطى
4 _ ترس دودى
تعريف الترس:_

هو جسم اسطوانى اوشكل دائرى مقسم من الخارج بعدد اقسام متساوية فى القياس
وظيفة التروس:_

هى نقل الحركة
أنواع التقسيم:_

1 _ تقسيم بسيط
2 _ تقسيم تفاضلى


  تقسيم ترس على جهاز التقسيم البسيط

تعريف جهاز التقسيم البسيط:_



يستخدم فى تقسيم الشغلة الى عدد أقسام متساوى
أجزاء جهاز التقسيم البسيط:_

1_ جسم الجهاز.              2 _عنود الأدارة .
3_ ترس 40 سنه .           4 _ ترس دودى .
5_قرص التقسيم .            6 _ بنز التقسيم .
7_ ذراع التقسيم .            8 _ بنز الثقوب .
9_ العمود الرئيسى .         10 _ جسم متحرك يميناً ويساراً .
11_جسم متحرك يميناً ويساراً          12 _ المركز .
13_ الشغلة .                 14 _ سكينة تفريز .

وسائل تثبيت الشغلة:_

1 _  منجلة الألات
2 _ الظرف المغناطيسى
3 _ الغراب الذيل
4 _ رؤوس التقسيم
5 _ الطاولة الدوارة
أهمية سائل التبريد:_

1 _ إبعاد الحرارة الناتجة عن عمليات التشغيل
2 _ تمنع الرايش من إحداث شرارة مع الحد القاطع
3 _ تزيت الأجزاء المحتاكة
4 _ كسح الرايش بعيداً
5 _ تساعد على جوده تشطيب السطح
أنواع سكاكين التفريز:_

1 _ سكينة فتح مجارى عدلة
2 _ سكينه فتح مجارى حرف V
3 _ سكينة فتح مجارى حرف T
4 _ سكينة تفريز إسطوانية
5 _ سكينة تفريز جانبية
6 _ سكينة تفريز منشارية
7 _ سكينة تسوية أسطح
8 _ سكينة تفريز زاوية
9 _ سكينة طرفية ذات نصاب لعمل تجاويف

خامات سكينة التفريز:_

1 _ تصنع من الصلب الكربونى
2 _ تصنع من صلب عالى

للحفاظ على سكاكين الفريزة:_


للحفاظ على سكاكين الفريزة
نظراً لإرتفاع ثمنها وسهولة تلفها يجب مرعاة الأتى
1 _ استخدام سكاكين حاده
2 _ التأكد من جساءة تركيب السكينة قبل التشغيل
3 _ استخدام سرعات القطع المناسبة لكل معدن
4 _ اتأكد من غزارة الإمداد بسائل التبريد
5 _ اختيار السكينة المناسبة
6 _ لا تطرق السكينة على العمود
7 _  تنظيف السكينة قبل التخزين
8 _ التأكد من تخزينها فى مكان أمن ومنفرده

العيوب التى يمكن ظهورها عند تفريز الأكتاف والمجارى:_

1 _ خطأ فى الأبعاد
2 _ خطأ فى وضع الشغلة
3 _ خطأ فى شكل السطح
4 _ عدم تطابق درجة نعومة السطح
