نقل الحركة



  ماهي عناصر نقل الحركة في الوالكمان.                كيف تطحن الطاحونة الهوائية الحبوب؟             كيف يتوهج مصباح دراجة هوائية؟

كيف ننقل الحركة؟Comment transmettre le mouvement

1- نقل الحركة بالاحتكاك:transmission de mouvement par friction

  • عناصر نقل الحركة بالاحتكاك: يبين الشكل المقابل عجلتين ( دولابين) متماسين عند محيطيهما:

ندير الدولاب A فيدور الدولاب B
الدولاب A هو المسؤول عن الحركة فهو العنصر المحرك أو القائد.
الدولاب B  يستقبل الحركة من A فهو عنصر مقتاد.
نسمي هذه الطريقة لنقل الحركة الدورانية من العجلة A نحو B بنقل الحركة بالاحتكاك
  • جهة الدوران: يدور الدولاب المقتاد في اتجاه معاكس لجهة دوران الدولاب القائد.
ملاحظة: إذا أردنا الحصول على دولابين يدوران في نفس الاتجاه ندخل بينهما دولابا وسيطا.
  • مثال عن نقل الحركة بالاحتكاك: عندما نضع العجلة المسننة للدينامو في تماس مع إطار عجلة
الدراجة يحدث بينهما احتكاك فيدوران في اتجاهين متعاكسين وهذا ما يؤدي بالدينامو إلى توليد التيار
الكهربائي الذي يشغل مصباحه.
  •  الترميز النظامي:
يرمز لعناصر نقل الحركة بالاحتكاك كما يلي:


















2- نقل الحركة بالتعشيق: transmission de mouvement par engrenage
  • عناصرها: يبين الشكل المقابل مسننين أحدهما قائد والآخر مقتاد
يتم نقل الحركة من العنصر القائد إلى المقتاد بالتشابك بين مسننات أحد المسننين وتجاويف الآخر.

  • جهة الدوران: عندما يدور المسنن القائد في اتجاه فإن العنصر المقتاد يدور في الاتجاه المعاكس.
  • الترميز النظامي: يرمز لعناصر نقل الحركة بالتعشيق كما يبينه الشكل الموالي.


3- نقل الحركة بالسيور: transmission de mouvement par courroies

عناصرها: لنقل الحركة بالسيور نستعمل بكرتين وسيرا  courroie.
إحدى البكرتين هي عنصر قائد أما الأخرى التي تستقبل الحركة فهي بكرة مقتادة والسير هو عنصر تمرير
الحركة بين البكرتين.
  • جهة الدوران: تدور البكرتان في نفس الاتجاه عندما يكون الربط مستقيما
وتدور البكرتان في اتجاهين متعاكسين عندما يكون الربط متصالبا.


  • الترميز النظامي: يرمز لعناصر نقل الحركة بالسيور كما يلي:




 4- نقل الحركة بالسلاسل:transmission de mouvement par chaînes

  • عناصرها: لنقل الحركة بالسلاسل نستعمل مسننين تربط بينهما سلسلة تتشابك مع أسنانهما
المسنن الذي ينتج الحركة يدعى مسننا قائدا والذي يستقبل الحركة منقادا.
وسيلة تمرير الحركة بين المسننين هي السلسلة.
  •  جهة الدوران: يدور المسننان في نفس الاتجاه.


ملخص:
يمكن استخدام عدة طرائق لنقل الحركة:
نقل الحركة بالاحتكاك أو التعشيق: وفيها تكون عناصر نقل الحركة متلامسة أو متشابكة.
نقل الحركة بالسيور والسلاسل: وفيها تكون عناصر نقل الحركة متباعدة ويربط بينها عنصر تمرير
الحركة.
نختار الطريقة الملائمة لنقل الحركة حسب ما يتلاءم ووضعية نقل الحركة التي نرغب فيها، كتغيير
السرعة بالزيادة أو النقصان، تغيير محور الدوران، تغيير اتجاه الحركة…
لكل طريقة محاسن ومساوئ.

تطبيق1: حدد اتجاه دوران المسننات الملونة بالأخضر والأزرق والأحمر إذا كان المسنن الأصفر يدور في كلا
الرسمين في الاتجاه المبين بسهم.



تطبيق 2: حدد أنواع نقل الحركة المستخدمة على الشكل الموالي.
حدد بسهم اتجاه دوران كل عنصر.

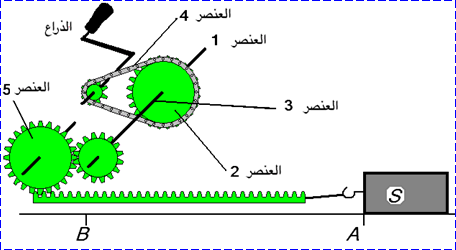

تطبيق 3: نريد جر الجسم المبين على الشكل من النقطة A إلى النقطة B
في أي اتجاه يجب تدوير الذراع لجره ( حدد ذلك بسهم على الذراع)
هل يمكن حساب المسافة التي يقطعها الجسم S  أثناء جره بين النقطتين A   و Bاشرح ذلك.



تطبيق4: حدد عدد الدورات التي يقوم بها الدولاب الأحمر إذا كان الأصفر ينجز 40 دورة.
